Thorlabs 消色差波片 偏振光學元件

• 光譜平坦的延遲

• 工作范圍從紫外到超電信波長

• 增透膜：260 - 410 nm、350 - 850 nm、400 – 800 nm、690 – 1200 nm或1100 – 2000 nm

• 空氣隙設計的損傷閾值更高

• 提供四分之一波片和半波片

• 將晶體石英片與氟化鎂或UV藍寶石片對準來構造

• 根據需要提供定制設計

Thorlabs的零級消色差波片是將雙折射石英片的快軸與雙折射氟化鎂或紫外藍寶石片的慢軸對準而構成的，兩軸之間的相對相位差為λ/4或λ/2。石英晶體和氟化鎂或紫外藍寶石的組合可最da程度地降低波長對相位延遲的影響，在消色差波片的整個工作波長范圍內可得到近似平坦的光譜響應。這些消色差波片的使用波長范圍遠寬于我們的多級石英波片。這些波片是針對正入射角設計的。

這些消色差波片具有兩種尺寸。較小版本的通光孔徑為?10 mm，安裝在?25.4 mm、無螺紋、經過氧化發黑處理鋁質外殼中。使用SM1RR卡環可以將波片外殼安裝固定在SM1螺紋(1.035"-40)旋轉安裝座中。較大版本的通光孔徑為?22.6 mm，安裝在SM1螺紋的透鏡套筒中。透鏡套筒可以直接旋入旋轉安裝座或其它精密光機械部件中。對于兩種尺寸的波片，陽極氧化鋁質外殼上都刻有波片快軸方向、使用波長范圍和類型(λ/4或者λ/2波片)。

組裝消色差波片時將一個刻蝕不銹鋼墊圈放置在兩個雙折射波片之間，然后用環氧樹脂將三片粘合在一起。粘合劑只涂敷在波片通光孔徑外邊。波片快軸方向不僅用鉛筆標記在三片式粘合部件上，而且刻在外殼上。如果用戶有需要，可以將波片從外殼上拆下，用于定制或OEM應用。一旦拆下后，將波片重新對準部件上的這條線可能具有挑戰性。

Thorlabs 消色差波片 偏振光學元件

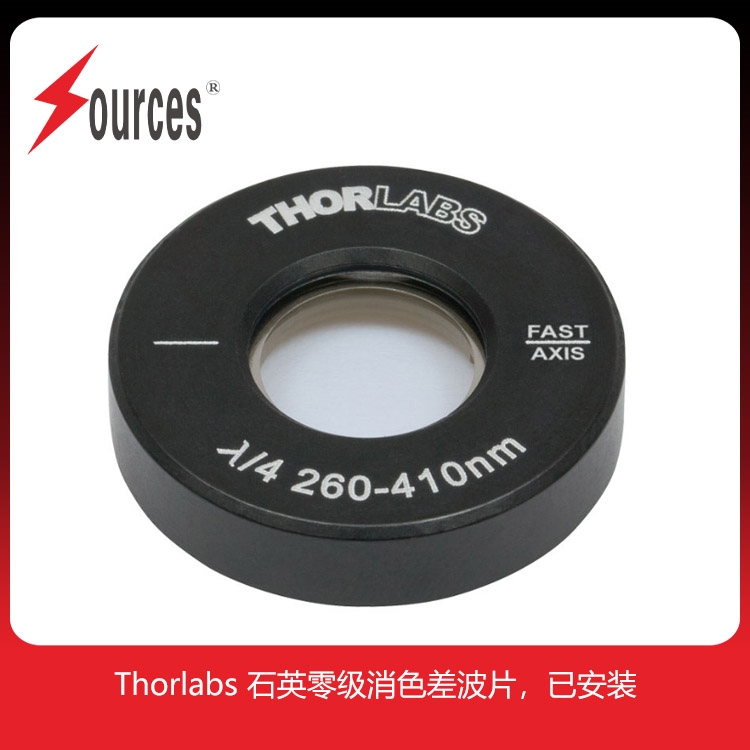

消色差四分之一波片，?1/2英寸，已安裝，帶?1英寸外殼
